Mengoptimalkan desain cetakan untuk Mesin Cetak Injeksi Hibrid adalah proses penting yang dapat secara signifikan meningkatkan efisiensi, kualitas, dan efektivitas biaya dari proses pencetakan injeksi. Sebagai pemasok Mesin Cetak Injeksi Hibrid, saya telah menyaksikan langsung dampak cetakan yang dirancang dengan baik terhadap kinerja mesin ini secara keseluruhan. Di blog ini, saya akan berbagi beberapa strategi dan pertimbangan utama untuk mengoptimalkan desain cetakan untuk Mesin Cetak Injeksi Hibrid.
Memahami Mesin Cetak Injeksi Hibrid
Sebelum mempelajari optimalisasi desain cetakan, penting untuk memahami karakteristik unik Mesin Cetak Injeksi Hibrid. Mesin-mesin ini menggabungkan keunggulan sistem hidrolik dan listrik. Bagian hidrolik memberikan kemampuan penjepitan dan injeksi gaya tinggi, sedangkan bagian listrik menawarkan kontrol yang presisi, pengoperasian kecepatan tinggi, dan efisiensi energi. Kombinasi ini memungkinkan fleksibilitas yang lebih besar dalam proses pencetakan injeksi, memungkinkan produksi komponen kompleks dengan presisi tinggi.
Pertimbangan Utama dalam Optimasi Desain Cetakan
Pemilihan Bahan
Pemilihan bahan cetakan merupakan aspek mendasar dari desain cetakan. Untuk Mesin Cetak Injeksi Hibrid, lebih disukai material dengan konduktivitas termal tinggi, ketahanan aus yang baik, dan kekuatan tinggi. Baja perkakas seperti P20, H13, dan S7 umumnya digunakan karena sifat mekaniknya yang sangat baik. Bahan-bahan ini dapat menahan tekanan dan suhu tinggi yang dihasilkan selama proses pencetakan injeksi, sehingga memastikan masa pakai cetakan yang lama.
Desain Sistem Pendingin
Sistem pendingin yang efisien sangat penting untuk mengoptimalkan desain cetakan. Pendinginan yang tepat dapat mengurangi waktu siklus, meningkatkan kualitas komponen, dan mencegah lengkungan dan penyusutan. Dalam Mesin Cetak Injeksi Hibrid, sistem pendingin yang dirancang dengan baik harus memastikan pembuangan panas yang seragam ke seluruh rongga cetakan. Hal ini dapat dicapai melalui penggunaan saluran pendingin yang ditempatkan secara strategis di dekat area kritis cetakan. Misalnya, saluran pendingin konformal, yang mengikuti bentuk rongga cetakan, dapat memberikan pendinginan yang lebih efisien dibandingkan saluran bor lurus tradisional.
Desain Gerbang
Gerbang adalah titik masuknya plastik cair ke dalam rongga cetakan. Desain gerbang mempunyai pengaruh yang signifikan terhadap pola pengisian, kualitas komponen, dan waktu siklus. Untuk Mesin Cetak Injeksi Hibrid, berbagai jenis gerbang dapat digunakan tergantung pada geometri bagian dan sifat material. Beberapa jenis gerbang yang umum termasuk gerbang sprue, gerbang runner, dan gerbang hot runner. Gerbang sariawan sederhana dan hemat biaya tetapi mungkin meninggalkan bekas yang terlihat pada bagiannya. Gerbang runner dapat memberikan kontrol yang lebih baik terhadap proses pengisian, sedangkan gerbang hot runner dapat mengurangi limbah material dan meningkatkan waktu siklus dengan menjaga plastik dalam keadaan cair.
Desain Ventilasi
Ventilasi adalah aspek desain cetakan yang sering diabaikan namun sangat penting untuk keberhasilan proses pencetakan injeksi. Selama injeksi plastik cair ke dalam rongga cetakan, udara dan gas harus dibiarkan keluar untuk mencegah cacat seperti perangkap udara, bekas luka bakar, dan pengisian yang tidak lengkap. Ventilasi yang tepat dapat dicapai melalui penggunaan saluran ventilasi atau bahan berpori dalam cetakan. Pada Mesin Cetak Injeksi Hibrid, desain ventilasi harus dioptimalkan secara hati-hati untuk memastikan bahwa udara dan gas dapat dikeluarkan secara efektif dari rongga cetakan tanpa menyebabkan kebocoran plastik yang berlebihan.
Desain Garis Perpisahan
Garis perpisahan adalah batas antara dua bagian cetakan. Garis perpisahan yang dirancang dengan baik dapat menyederhanakan proses pembuatan cetakan, meningkatkan kualitas komponen, dan memudahkan pengeluaran komponen. Pada Mesin Cetakan Injeksi Hibrid, garis perpisahan harus ditempatkan pada posisi yang meminimalkan risiko kilatan cahaya dan memastikan kesejajaran yang tepat pada bagian cetakan. Itu juga harus dirancang untuk memungkinkan akses mudah ke rongga cetakan untuk pembersihan dan pemeliharaan.
Teknologi Canggih untuk Optimasi Desain Cetakan
Computer - Aided Design (CAD) dan Computer - Aided Manufacturing (CAM)
Teknologi CAD dan CAM telah merevolusi proses desain cetakan. Alat-alat ini memungkinkan desainer untuk membuat model cetakan 3D secara detail, mensimulasikan proses pencetakan injeksi, dan mengoptimalkan desain sebelum pembuatan. Dengan perangkat lunak CAD, desainer dapat memvisualisasikan cetakan dari berbagai sudut, menganalisis aliran plastik cair, dan membuat penyesuaian yang diperlukan pada desain. Perangkat lunak CAM, di sisi lain, dapat menghasilkan instruksi pemesinan untuk cetakan, memastikan produksi yang akurat dan efisien.
Analisis Aliran Cetakan
Analisis aliran cetakan adalah alat yang ampuh untuk mengoptimalkan desain cetakan di Mesin Cetak Injeksi Hibrid. Analisis ini menggunakan simulasi komputer untuk memprediksi perilaku plastik cair selama proses pencetakan injeksi. Ini dapat memberikan informasi berharga tentang pola pengisian, distribusi tekanan, distribusi suhu, dan kualitas komponen. Dengan menganalisis hasil analisis aliran cetakan, perancang dapat mengidentifikasi potensi masalah dalam desain cetakan, seperti perangkap udara, garis las, dan pengisian yang tidak rata, serta membuat modifikasi yang sesuai pada desain.
Studi Kasus: Optimasi Desain Cetakan yang Berhasil
Mari kita lihat beberapa contoh nyata optimasi desain cetakan yang sukses untuk Mesin Cetak Injeksi Hibrid.
Studi Kasus 1: Komponen Otomotif
Sebuah perusahaan sedang memproduksi komponen otomotif dengan menggunakan Mesin Cetak Injeksi Hibrid. Desain cetakan awal memiliki masalah dengan waktu siklus yang panjang dan bagian yang melengkung. Dengan menerapkan saluran pendingin konformal dan mengoptimalkan desain gerbang, waktu siklus berkurang sebesar 30%, dan lengkungan bagian dapat diminimalkan secara signifikan. Hal ini tidak hanya meningkatkan efisiensi produksi tetapi juga meningkatkan kualitas komponen otomotif secara keseluruhan.
Studi Kasus 2: Produk Konsumen
Kasus lain melibatkan produksi produk konsumen. Desain cetakan asli mempunyai masalah dengan perangkap udara dan pengisian yang tidak lengkap. Melalui analisis aliran cetakan, para perancang mengidentifikasi akar penyebab masalah dan mendesain ulang sistem ventilasi. Hasilnya, perangkap udara dihilangkan, dan pengisian rongga cetakan ditingkatkan, sehingga menghasilkan produk konsumen dengan kualitas lebih tinggi.
Peran Pemasok dalam Optimasi Desain Cetakan
Sebagai pemasok Mesin Cetak Injeksi Hibrid, kami memainkan peran penting dalam optimalisasi desain cetakan. Kami memiliki tim insinyur berpengalaman yang dapat memberikan dukungan teknis dan bimbingan kepada pelanggan kami selama proses desain cetakan. Kami dapat memberikan saran mengenai pemilihan material, desain sistem pendingin, desain gerbang, dan aspek desain cetakan lainnya. Selain itu, kami dapat berkolaborasi dengan pelanggan kami untuk melakukan analisis aliran cetakan dan mengoptimalkan desain cetakan menggunakan teknologi canggih.

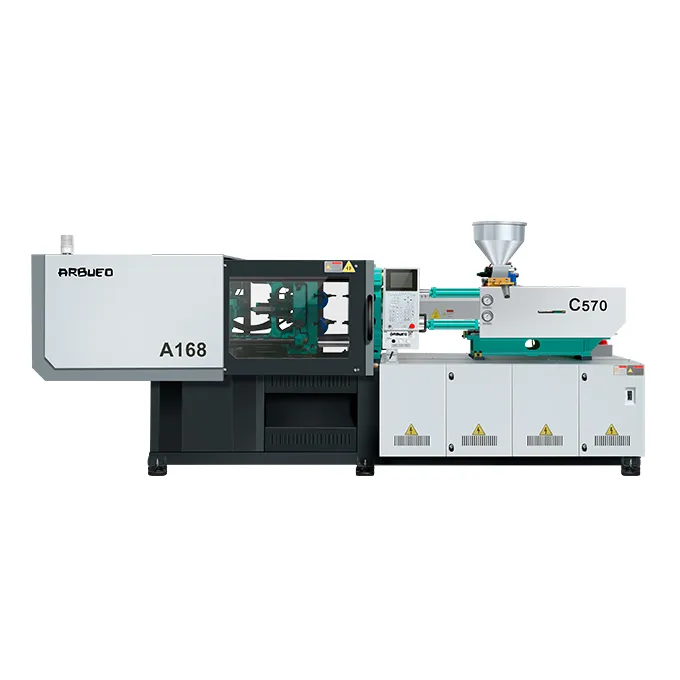

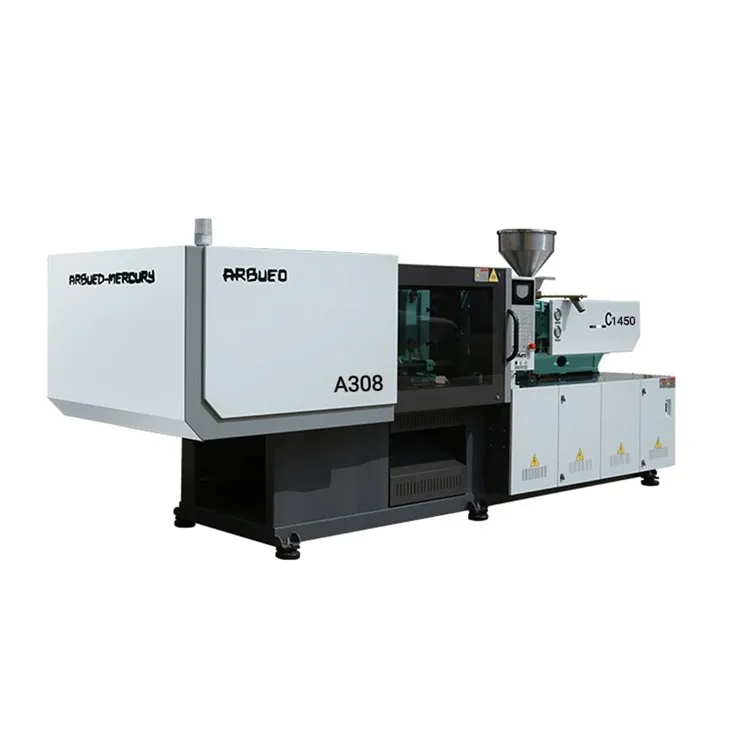

Jika Anda tertarik untuk mempelajari lebih lanjut tentang Mesin Cetakan Injeksi Hibrida kami dan bagaimana kami dapat membantu Anda mengoptimalkan desain cetakan Anda, silakan kunjungi kamiPabrik Cetakan Injeksi Penjepit Hidraulik,Cetakan Injeksi Hidraulik HorisontalDanMesin Cetak Karet Hidrolikhalaman. Kami selalu siap membantu Anda dalam mencapai hasil terbaik dalam proyek injection molding Anda.
Kesimpulan
Mengoptimalkan desain cetakan untuk Mesin Cetak Injeksi Hibrid adalah proses multi-segi yang memerlukan pertimbangan cermat terhadap berbagai faktor. Dengan berfokus pada pemilihan material, desain sistem pendingin, desain gerbang, desain ventilasi, dan desain garis perpisahan, serta memanfaatkan teknologi canggih seperti CAD, CAM, dan analisis aliran cetakan, peningkatan signifikan dalam efisiensi produksi, kualitas suku cadang, dan efektivitas biaya dapat dicapai. Sebagai pemasok Mesin Cetak Injeksi Hibrid, kami berkomitmen untuk membantu pelanggan mengoptimalkan desain cetakan mereka dan mencapai tujuan produksi mereka. Jika Anda memiliki pertanyaan atau ingin mendiskusikan kebutuhan spesifik Anda, jangan ragu untuk menghubungi kami. Kami menantikan kesempatan untuk bekerja sama dengan Anda dan berkontribusi terhadap keberhasilan proyek cetakan injeksi Anda.
Referensi
- Boothroyd, G., Dewhurst, P., & Knight, W. (2011). Desain Produk untuk Pembuatan dan Perakitan. Pers CRC.
- Rosato, DV, & Rosato, DV (2000). Buku Pegangan Cetakan Injeksi. Peloncat.
- Beecher, G. (2008). Buku Pegangan Teknik Cetakan Plastik. Publikasi Hanser Gardner.
